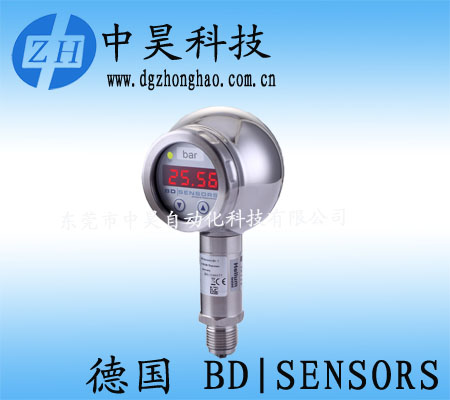

什么是压力变送器？

作者:admin 发布时间:2015/10/15 17:12:22 浏览次数:2542

压力变送器的工作原理，当压力直接作用在测量膜片的表面，使膜片产生微小的形变，测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号，然后采用专用芯片将这个电压信号转换为工业标准的4-2OmA电流信号或者1-5V电压信，由于测量膜片采用标准话集成电路，内部包含线性及温度补偿电路，所以可以做到高精度和高稳定性，变送电路采用专用的两线制芯片，可以保证输出两线制4-2OmA电流信号，方便现场接，使用被测介质广泛，可测油、水及与316不锈钢和304不锈钢兼容的糊状物，具有一定的防腐能力；压力变送器具有以下优点：高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高；体积小、重量轻、安装、调试、使用方便；不锈钢全封闭外壳，防水好；压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。

如何选型：
变送器要测量什么样的压力，先确定系统中要测量压力的量程，压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在很多系统，特别是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，然而，由于这样做会精度下降。于是，可以用一个缓冲器来降低压力，但这样会降低传感器的响应速度。所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。
压力介质要考虑的是压力变送器所测量的介质，黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。一般的压力变送器的接触介质部分的材质采用的是316不锈钢，如果介质对316不锈钢没有腐蚀性，那么基本上所有的压力变送器都适合对介质压力的测量；如果介质对316不锈钢有腐蚀性，那么就要采用化学密封，这样不但起到可以测量介质的压力，也可以有效的阻止介质与压力变送器的接液部分的接触，从而起到保护压力变送器，延长了压力变送器的寿命.
变送器需要多大的精度？决定精度的有非线性、迟滞性、非重复性、温度、零点偏置刻度、温度的影响，精度越高，价格也就越高。每一种电子式的测量计都会有精度误差，但是由于各个国家所标的精度等级是不一样的。
变送器的温度范围，通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出压力变送器温度补偿范围时，可能会达不到其应用的性能指标。温度补偿范围是一个比操作温度范围小的典型范围。在这个范围内工作，变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移；二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/-X%/℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。
需要得到怎样的输出信号：mV、V、mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号。是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备，采用mA输出的变送器最为经济而有效的解决方法，如果需要将输出信号放大，最好采用具有内置放大的变送器。对于远距离传输出或存在较强的电子干扰信号，最好采用mA级输出或频率输出。如果在RFI或EMI指标很高的环境中，除了要注意到要选择mA或频率输出外，还要考虑到特殊的保护或过滤器。
选择怎样的励磁电压：输出信号的类型决定选择怎么样的励磁电压，多放大变送器有内置的电压调节装置，能够得到的一个工作电压决定是否采用带有调节器的传感器，选择传送器时要综合考虑工作电压与系统造价。
是否需要具备互换性的变送器：确定所需的变送器是否能够适应多个使用系统。一般来讲，这一点很重要。尤其是对于OEM产品，一旦将产品送到客户手中，那么客户用来校准的花销是相当大的。如果产品具有良好的互换性，那么即使是改变所用的变送器，也不会影响整个系统的效果。
变送器超时工作后需要保持稳定度：大部分变送器在经过超时工作后会产生“漂移”，因此很有必要在购买前了解变送器的稳定度，这种预先的工作能减少将来使用中会出现的种种麻烦。
变送器的封装：变送器的封装，尤其往往容易忽略是它的机架，然而这一点在以后使用中会逐渐暴露出其缺点。在选购传送器传一定要考虑到将来变送器的工作环境，湿度如何，怎样安装变送器，会不会有强烈的撞击或振动等。
10、在变送器与其它电子设备间采用怎样的连接：是否需要采用短距离连接，若是采用长距离连接，是否需要采用一个连接器。
5安装说明在安装使用压力变送器前应详细阅读产品样本及使用说明书，安装时压力接口不能泄露，确保量程及接线正确。压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及变送器周围应避免有强电磁干扰。

使用说明日常维护
检查安装孔的尺寸：如果安装孔的尺寸不合适，传感器在安装过程中，其螺纹部分就很容易受到磨损。这不仅会影响设备的密封性能，而且使压力传感器不能充分发挥作用，甚至还可能产生安全隐患。只有合适的安装孔才能够避免螺纹的磨损（螺纹工业标准1/2-20UNF2B），通常可以采用安装孔测量仪对安装孔进行检测，以做出适当的调整。
保持安装孔的清洁：保持安装孔的清洁并防止熔料堵塞对保证设备的正常运行来说十分重要。在挤出机被清洁之前，所有的压力传感器都应该从机筒上拆除以避免损坏。在拆除传感器时，熔料有可能流入到安装孔中并硬化，如果这些残余的熔料没有被去除，当再次安装传感器时就可能造成其顶部受损。清洁工具包能够将这些熔料残余物去除。然而，重复的清洁过程有可能加深安装孔对传感器造成的损坏。如果这种情况发生，就应当采取措施来升高传感器在安装孔中的位置。
选择恰当的位置：当压力传感器的安装位置太靠近生产线的上游时，未熔融的物料可能会磨损传感器的顶部；如果传感器被安装在太靠后的位置，在传感器和螺杆行程之间可能会产生熔融物料的停滞区，熔料在那里有可能产生降解，压力信号也可能传递失真；如果传感器过于深入机筒，螺杆有可能在旋转过程中触碰到传感器的顶部而造成其损坏。一般来说，传感器可以位于滤网前面的机筒上、熔体泵的前后或者模具中。
仔细清洁；在使用钢丝刷或者特殊化合物对挤出机机筒进行清洁前，应该将所有的传感器都拆卸下来。因为这两种清洁方式都可能会造成传感器的震动膜受损。当机筒被加热时，也应该将传感器拆卸下来并使用不会产生磨损的软布来擦拭其顶部，同时传感器的孔洞也需要用清洁的钻孔机和导套清理干净。
保持干燥：尽管传感器的电路设计能够经受苛刻的挤出加工环境，但是多数传感器也不能绝对防水，在潮湿的环境下也不利于正常运行。因此，需要保证挤出机机筒的水冷装置中的水不会渗漏，否则会对传感器造成不利影响。如果传感器不得不暴露在水中或潮湿的环境下，就要选择具有极强防水性的特殊传感器。
避免低温干扰：在挤出生产过程中，对于塑料原料而言，从固体到熔融状态应当具有充足的“浸透时间”。如果挤出机在开始进行生产前还没有达到操作温度，那么传感器和挤出机都会受到一定程度的损坏。另外，如果传感器从冷的挤出机上被拆除，材料就可能粘附在传感器顶部引起震动膜的损坏。因此，在拆除传感器之前，应确认机筒的温度足够高，机筒内部的物料处于软化状态下。
防止压力过载：即使压力传感器测压范围的过载设计最高能够达到50%(超出最大量程的比率)，从设备运行的安全角度考虑也应该尽量避免冒险，最好选择被测压力处于量程范围之内的传感器。在通常情况下，所选传感器的最佳量程应该是被测压力的2倍，这样即使挤出机在极高的压力下运行，也能避免压力传感器受到损坏。压力变送器要求每周检查一次，每个月检验一次，主要是清除仪器内的灰尘，对电器元件认真检查，对输出的电流值要经常校对，压力变送器内部是弱电，一定要同外界强电隔开。
