中昊颜色传感器、色标传感器德国品质！

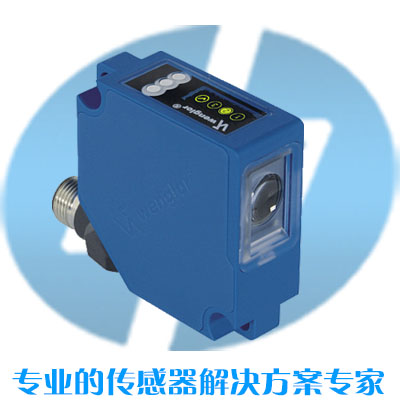

【颜色传感器 OFP401P0189】

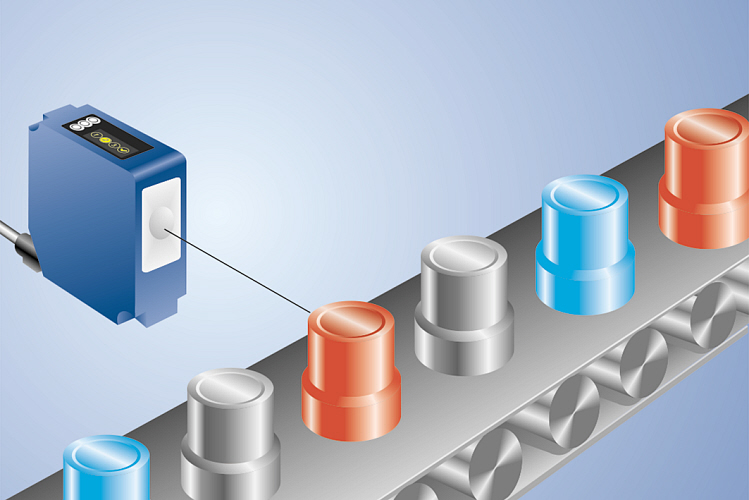

颜色传感器能够区分精细的色调，比人眼更快、更精确。根据事先设定的参照颜色，自动模式中可以高速选定彩色对象。

• 反射模式

• 可识别最细微的色差

• 示教屏、外部示教

这种色彩传感器可以最多同时分析三种颜色。通过单透镜系统实现小光斑和大工作范围。传感器的所有设置均可以通过示教进行，也可以通过RS-232接口进行。传感器具有3个切换端口，并可以通过接口输出RGB,XYZ和HSL色彩值。

 光学数据

工作范围	30...40 mm
工作间距	35 mm
光线类型	白光
使用寿命(Tu = +25 °C)	100000 h
最大允许的外部光线	10000 Lux
光斑直径	3 mm

 电气数据

供电电压	10...30 V
电流消耗(Ub = 24 V)	< 80 mA
切换频率	1,8 kHz
响应时间	~( 1000 / 1,8 )µs × filter
温度范围	-25...60 °C
转换输出端数量	3
切换输出端压降	1,5 V
PNP切换输出端切换电流	100 mA
抗短路	是
反极性保护	是
防过载	是
示教模式	FT
接口	RS-232
数字输入端数量	2
防护类别	III

 机械数据

调整方式	示教屏
外壳材料	塑料
防护等级	IP68
接口类型	M12 × 1；8针

 输出功能

可切换的常闭/常开触点	是
可编程的PNP/NPN/推挽式	是
RS-232接口	是
错误输出端	是
污染输出端	是

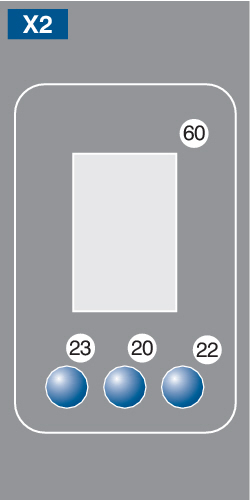

 操作面板

• 20 = 回车键

• 22 = 向上键

• 23 = 向下键

• 60 = 指示器

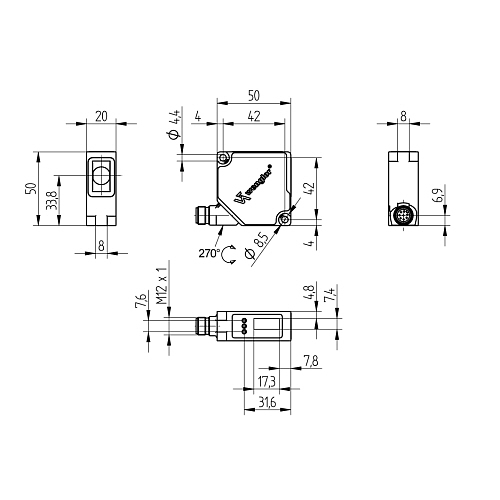

 标定尺寸图

传感器的脉冲白光对外部光源不敏感能够保证稳定识别颜色即使按键距离变动时在汽车、包装和纺织和印刷行业等不同领域令之成为生产质保 的必不可少的 绝佳仪器。

---

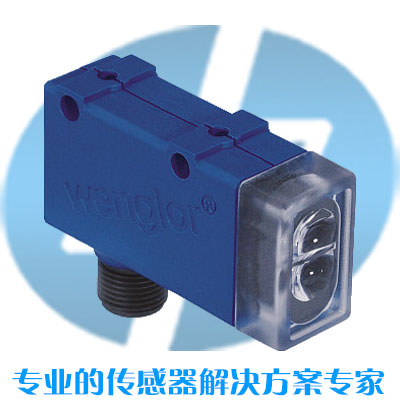

【 色标传感器  WM03NCT2 】

色标传感器运用长寿命白光LED进行工作，能够产生较小的光斑。只需使用一只传感器，即可识别色标和背景间的全部亮度和色彩组合。

1. 光斑小

2. 白光：可以识别每个印刷套准标记组合

3. 示教屏、外部示教

4. 紧凑的结构样式

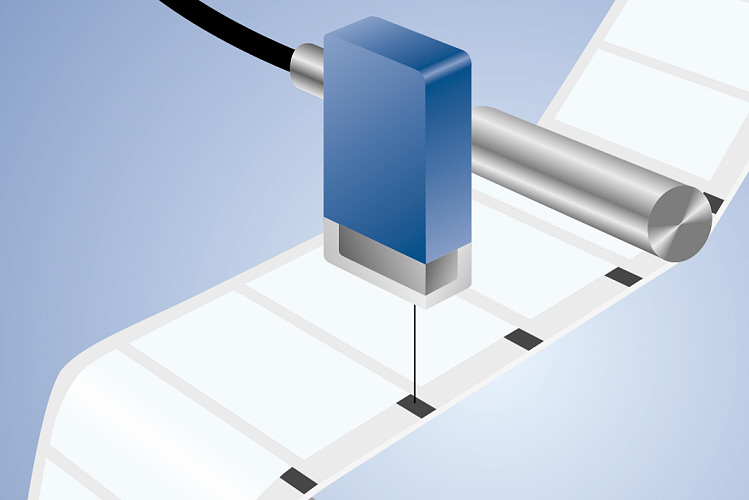

这种传感器专为识别印刷套准标记而设计。具有一个极小的光斑，利用超长使用寿命的白光LED工作。只需要一个这样的传感器，即可结合色彩和亮度识别压痕和背景的差异。

 光学数据

工作范围	12...18 mm
工作间距	15 mm
分辨率	20 灰度
切换迟滞	< 2 %
光线类型	白光
波长	400...700 nm
使用寿命(Tu = +25 °C)	100000 h
最大允许的外部光线	10000 Lux
光斑直径	1,5 × 2,5 mm

 电气数据

供电电压	10...30 V DC
电流消耗(Ub = 24 V)	< 30 mA
切换频率	5 kHz
响应时间	100 µs
脱扣时间延迟	20 ms
脱扣时间延迟(RS-232)	0...2 s
温度偏差	< 2 %
温度范围	-25...60 °C
切换输出端压降	< 2,5 V
NPN切换输出端切换电流	100 mA
抗短路	是
反极性保护	是
防过载	是
可锁定	是
示教模式	ZT, FT
防护类别	III

 机械数据

调整方式	示教屏
外壳材料	塑料
全铸型	是
防护等级	IP67
接口类型	M12 × 1；4针

 输出功能

NPN常闭触点/常开触点（可切换）	是
具有转接盒的RS-232	是

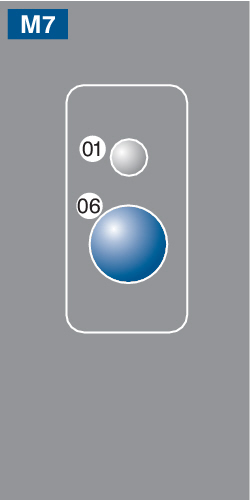

 操作面板

• 01 = 切换状态指示器

• 06 = 示教键

 标定尺寸图

WM03系列色标传感器识别多达20种灰度，能够通过多种学习模式（动态学习、窗口学习、两点教学等）对各应用进行设置。借助可选延时功能，能够延迟输出切换。

WP02和WP04系列传感器具有光斑小、对比分辨率高的特点。由于光斑小、切换频率高度、拥有多种学习模式，可以适用于多种应用。阀值可通过按钮电势计重新调节。
