两线接近开关的接线方式怎样才算正确

作者:admin   发布时间:2017/2/28 17:20:33   浏览次数:2192

两线接近开关的接线方式

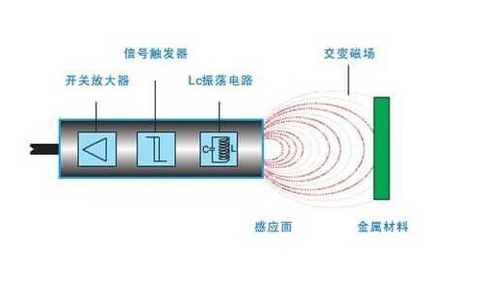

接近开关又叫接近传感器，在看很多领域当中都有一定的应用。接近传感器具有稳定性高、寿命长、功耗小、动作响应频率高、防水防尘等优点。接近开关在接线的时候接线的方法是比较复杂的，用户必须要掌握一定的接线知识这样才能正确并且快捷的安装完成接近开关。那么接近开关正确的接线方法是什么呢？今天就来为大家具体介绍一下吧。

（1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN型和PNP型，它们的接线方式是不同的。多凯公司还有生产四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。

（2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。

（3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。

（4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。

（5）接近开关的负载可以是信号灯、小型

继电器线圈、可编程控制器的数字量输入模块。

（6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V,电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP型接近开关。千万不能选错了哟！

（7）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余漏电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余漏电流之类不利因素的困扰，因此工作时更为稳定可靠。
