中昊自动化解析动态扭矩传感器工作原理

作者:中昊自动化   发布时间:2017/5/4 10:49:00   浏览次数:2336

扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；4、可用于污水处理系统中的扭矩及功率的检测；5、可用于制造粘度计；6、可用于过程工业和流程工业中。

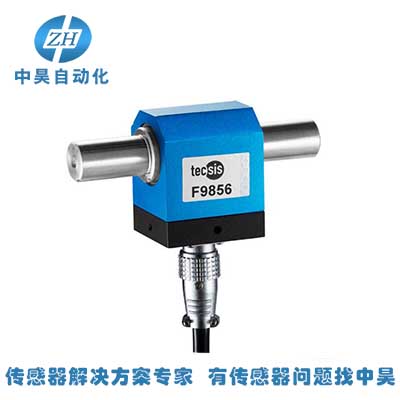

动态扭矩传感器原理：
扭矩的测量：采用 应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供 电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
动态扭矩传感器特点如下
1.信号输出可任意选择波形─方波或脉冲波。
2.检测精度高、稳定性好、抗干扰性强。
3.不需反复调零即可；连续测量正反扭矩。
4.即可测量静止扭矩，也可测量动态扭矩。
5.体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供 +15V，-15V（200mA）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。量轻、易于安装。
6.测量范围： 0—10000Nm标准可选, 非标准2万Nm、3万Nm、5万Nm、8万Nm、10万Nm、15万Nm、20万Nm、50万Nm、100万Nm、200万Nm可定制，特殊量程定制。
常用的动态扭矩传感器主要有以下形式：
首先是电感式扭矩传感器：该种类型的传感器主要是采用了一种非接触的测量方式，这种扭矩传感器的寿命较长，可靠性高，不易受到磨损。其次是电位计式扭矩传感器：该种类型传感器按照类型可以分为齿轮式，扭杆式，旋臂式。而其中扭杆式测量结构简单、可靠性能相对比较高，在早期应用比较多。该类型的传感器都属于接触式，存在磨损，降低了其性能 。
还有一种就是金属电阻应变片式：该种类型扭矩传感器主要是在弹性轴上粘贴应变片组成测量电桥，而当弹性轴受扭矩作用时，它会产生一种微小变形后而引起电桥电阻变化，而应变电桥电阻的变化转变为电压信号的变化从而实现我们想要的扭矩测量。但是，该种类型扭矩传感器受应变片材料及稳压电源精度影响较大。
