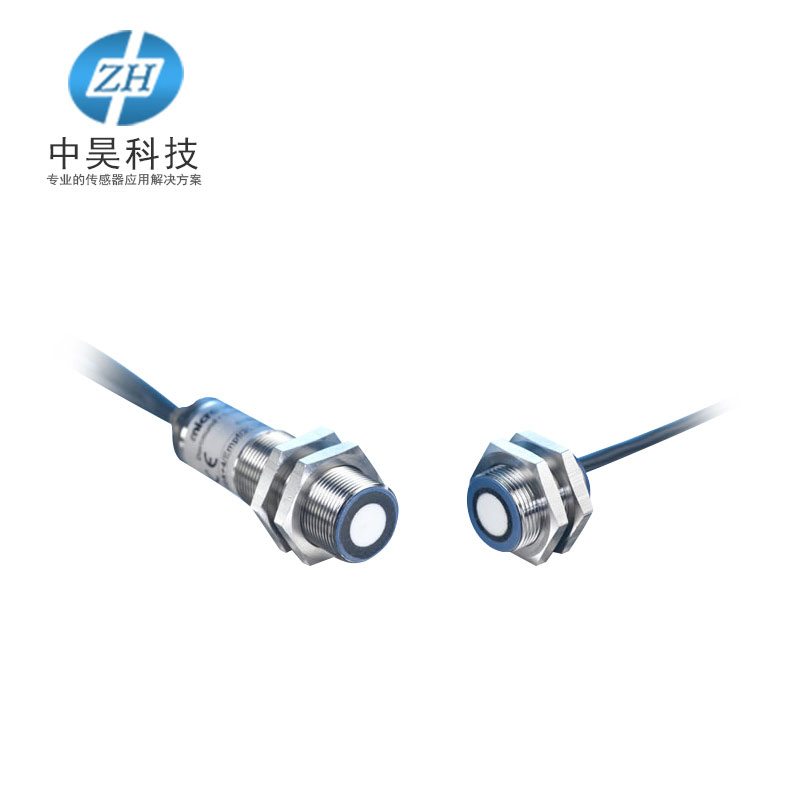

德国Microsonic双张检测超声波传感器DBK+4/3BEE/M18 E+S使用说明书及注意事项

作者:admin   发布时间:2020/6/9 9:57:17   浏览次数:4373

德国Microsonic双张检测超声波传感器DBK+4/3BEE/M18 E+S使用说明书及注意事项

由于手册容量大，请联系谭工13902699410（微信号）

功能原理
一个超高频的超声波发射器从薄片下方发射超声波波束。声波使薄片振动，而这也会在薄片的另一边产生一束非常小的声波，被超声波接收器接收到。
当信号透过两层薄片(双张)时会变得非常弱，无法到达接收器。
dbk+4可以检测缺张，单张和双张。
工作范围
新的dbk+4通过三个控制输入可以预设三种检测范围。标准的检测范围包含了薄片材料单位面积重量从20 g/m2到 1,200 g/m2。 诸如单位面积重量小于20 g/m2的规则印刷纸之类非常薄的材料，可以通过设置到“Thin”上来扫描。也可以通过设置“Thick”来扫描硬纸板制的容器和好的瓦楞纸板。
可以在工作正在进行时改变传感器的检测范围，而不需要对被检测材料进行自学习设置。
如果三个控制输入端都未连接，那么dbk+4工作在标准的工作范围内，即便这样也可以检测相当广泛的材料。
自学习
在材料不能被三种检测范围中的任意一种扫描时，附加的自学习功能就派上了用场。通过将单张材料放入双张控制器内可以完成材料的自学习。然后将控制输入端C3设置在高级别上大约3秒钟。 在自学习过程中必须移动材料的不均匀成分，使其能够被dbk+4检测到。当绿色的灯亮时，代表着自学习操作的成功完成。现在材料就可以被扫描了。
自学习保证了从和纸到粘合水薄膜的晶片都可以被扫描。
安装
发射器和接收器之间推荐安装间距是40mm(或 20 mm 如果是 dbk+4/3BEE/M18 E+S).
如果需要的话，可以根据实地条件从20到60mm范围之间选择安装间距。由于试运行的问题，可以通过单张自学习或用连接控制参数化软件来完成安装调试过程。
安装位置取决于材料的情况
对于纸张和薄膜，双张控制器垂直于材料安装；摇摆运动不会削弱检测功能。 至于细瓦楞纸板，薄金属片，晶片或厚塑料薄膜（列如信用卡）的情况，dbk+4以一个偏离垂直方向的特殊倾斜角α ，相对于通过的材料安装。
