对射光电传感器C系列

 对射光电传感器C系列

OPTEX奥泰斯红光光源光电传感器C系列

1、镀镍黄铜外壳，有效抵抗振动及化学品侵蚀。

2、借助可选侧视配件，光束可90度角旋转。

3、CDRF镜面反射型内置偏振镜

4、直线型或直角型连接器电缆可选。

5、检测距离可达15m。

 对射光电传感器C系列技术规格

型号		对射型
电缆式	NPN	CTD-1500 N
	PNP	CTD-1500 P
接插式	NPN	CTD-1500 CN
	PNP	CTD-1500 CP
检测距离		15m
响应时间		1.5msec Max
常开/常闭功能		常开（入光动作）/常闭（遮光动作）模式可选
滞后现象		无
光源		红外线
开关量输出		NPN或PNP   集电极开路输出
电源电压		DC  10—30V，波动10%
认证		JIS/C4525，CE，UL
消耗电流		40mA Max
环境温度/湿度		-25~55℃，35~95%RH
灵敏度调整		单圈电位器
防护等级		IEC 144  IP66
抗震动		50G（500m/S²），x,y,z三向各三次
材质		外壳：BSBM+Ni，镜头：PC

  对射光电传感器C系列特点

● 镀镍黄铜外壳，有效抵抗振动及化学品侵蚀。

  在使用寿命、抗化学品或油类侵蚀、抗机械振动等方面，镀镍黄铜外壳具有远远优于塑料外壳的性能。

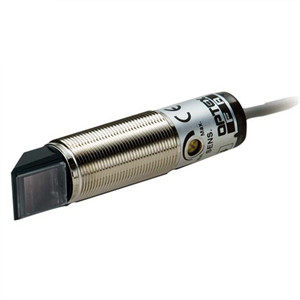

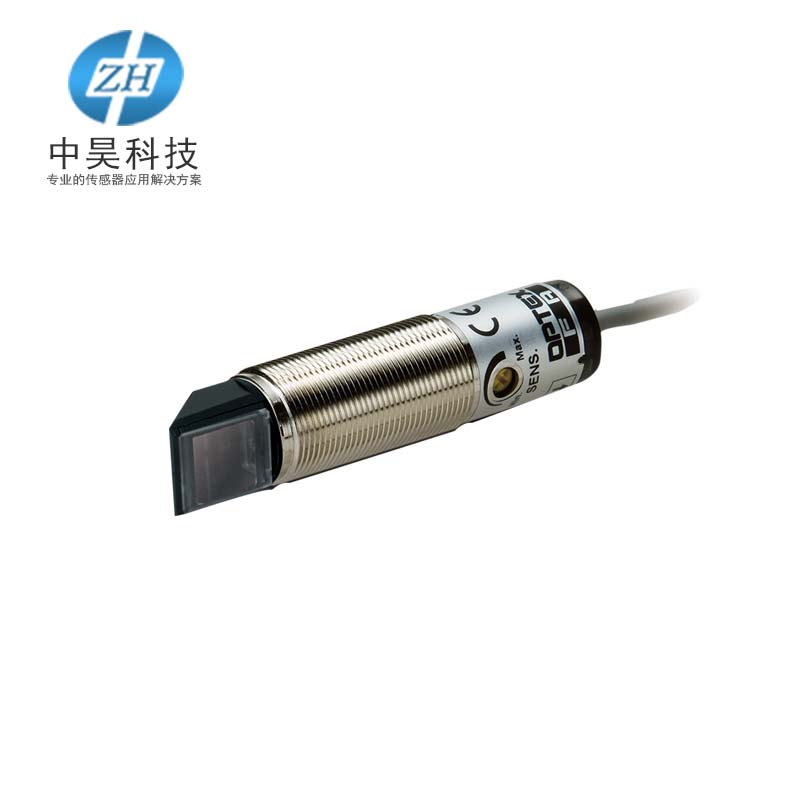

● 借助可选侧视配件，光束可90度角旋转。

● 直线型或直角型连接器电缆可选。

 对射光电传感器C系列电路原理图

 对射光电传感器C系列尺寸图

 C系列对射光电传感器应用

木板的定位

C系列可以安装在M18孔里，有效应用于传送带上的安装。

例如，检测传送带上的木板。

食品包装盒计数

检测传送带上的食品包装盒。
