透明体检测镜反射光电传感器Z系列

 透明体检测镜反射光电传感器Z系列

OPTEX奥泰斯红光光源光电传感器Z系列系列

● 低成本，高性能产品！

●ZR-Q200N，ZR-Q200P，ZR-Q200CN，ZR-Q200CP

 透明体检测镜反射光电传感器Z系列特点

型号		镜面反射型				镜面反射型 带偏光镜 （同轴光束）
		普通应用		同轴光束
		2m电缆式	M8 QD 4针 接插式	2m电缆式	M8 QD 4针 接插式	2m电缆式	M8 QD 4针 接插式
电缆式	NPN	ZR-Q200N	ZR-Q200CN	ZR-QX200N	ZR-QX200CN4	ZR-QX250N	ZR-QX250CN4
	PNP	ZR-Q200NP	ZR-Q200NCP	ZR-QX200P	ZR-QX200CP4	ZR-QX250P	ZR-QX250CP4
检测距离		0.01-2m（反光镜V-61）		0-2m（反光镜P250F）		0-2.5m（反光镜V-61）
响应时间		0.5ms				250μs
光斑尺寸		Φ300mm@2mm		Φ60mm@2mm		Φ60mm@2mm
常开/常闭模式		常开（入光动作）/ 常闭（遮光动作） 模式可选
LED指示灯		输出：橘色，稳定：绿色		输出：橘色，		输出：橘色，稳定：绿色
光源		红色LED
灵敏性调节		单圈电位器
开关量输出		NPN/PNP 集电极开路，≤100mA，30V DC
电源电压		DC 10-30V ±10%
消耗电流		20mA max
防护等级		IP67
耐撞击		100G(1000m/S²)
环境照度		阳光≤10000勒克斯（lux），白炽灯照射≤3000勒克斯（lux）
环境温度/湿度		-25~+55℃/35~85%RH
材质		ABS（壳体），PMMA（镜头）

  透明体检测镜反射光电传感器Z系列使用特点

1、无盲区检测，传感区域内无盲区，极其适合传送带上位置不固定的物体的检测

2、重复精度高，重复精度可达0.2-0.3mm

3、可检测各类透明体，不同形状不同轮廓的塑料或玻璃透明体都可以检测

4、LED同轴，LED同轴光源可根据目标物体进行校准，根据高亮度LED发射光，可轻松调整传感器的位置。

5、传感器检测距离可达2.5m。

 漫反射光电传感器Z系列使用

对所有透明体的检测，最具性价比

OPTEX奥泰斯Z系列透明体检测光电开关，其MSR功能这一应用广泛的光电传感器系列具有高可靠性和增强的性能，其中回归反射型（具有直视型和侧视型两种版本）。

OPTEX奥泰斯Z系列透明体检测光电开关，从包装，医药食品、电子、制陶制砖到物流，Z型传感器通常安装于各行各业的厂房之中，无论是何种应用总有一款适合您。

对于某些特定应用，限定反射型和透明体检测型，背景抑制型也提供了直视型版本。

 Z系列漫反射光电传感器典型应用

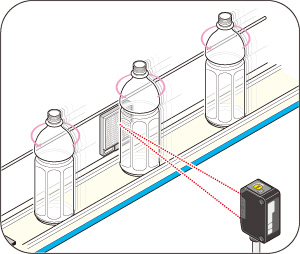

饮料行业(ZR-QX200)

      透明体检测型ZR-QX200，同轴光束，稳定检测PET瓶/TFT液晶屏等透明体
