microsonic方型超声波传感器

250mm检测距离microsonic方型超声波传感器 UCS-15系列

microsonic超声波传感器几乎不受干扰因素的影响（如外部光、灰尘、烟、雾、蒸汽、绒毛、含油空气等）。它最适于识别透明的较暗物体、反射 表面、发光物体、散装物料和液体。借助超声波传感器，能够不考虑材质、颜色、透明度和表面状况而可靠地识别和测量物体。

microsonic超声波传感器具有极佳的用户友好性和绝佳的技术属性。

超声波传感器分析物体反射的声波。它能够识别几乎所有物体，特别适用于液位或料位检测或识别透明物体。无论材质、物体状态、颜色或透明度怎样，传感器均可独立识别物体。借助IO-Link接口，能够轻松编程、快速诊断。

microsonic超声波传感器可以轻松实现距离检查，碰撞保护，液位测量，测量装货高度，质量检查，薄膜垂度检查，存在检查，距离和碰撞保护，识别较暗物体。

 microsonic方型超声波传感器特点

型号	ucs-15/CDD/QM
1 x pnp	350 mm
检测范围	50 - 350 mm
设计	胶体的
工作模式	接近开关/漫反射模式 反射板模式 窗口模式
特性	小型胶体设计 狭窄的声场

超声波传感器特性
测量方法	回波传播时间
换能器频率	500 kHz
盲区	50 mm
检测范围	2420 mm
最大检测范围	350 mm
分辨率/采样频率	0.20 mm
重复精度	± 0.15 %
精度	0.17 %/K温度

电气数据
工作电压	20 - 30 V d.c.,反极性保护
电压脉动	± 10 %
空载电流损耗	≤ 30 mA
连接类型	4芯M8接插件

输出量
输出1	pnp开关量输出：Imax = 200 mA (UB-2V)， 常开/常闭，可调节，短路保护
开关回滞	2.0 mm
开关频率	25 Hz
响应时间	24 ms
上电延时	< 300 ms
输入
描述	通过已定义脉宽的方波信号实现外部同步
输入1	com端输入

外壳
材质	ABS
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP 67
工作温度	-25°C to +70°C
储存温度	-40°C 到 +85°C
重量	10 g

技术特点/特性
温度补偿	否
控制装置	1个按键
设定范围	Teach-in via push-button
Synchronisation	是
多通道的	否
指示灯	1 x LED 绿灯：工作, 1 x LED 黄灯：开关状态
特性	小型胶体设计 狭窄的声场

 microsonic方型超声波传感器使用特点

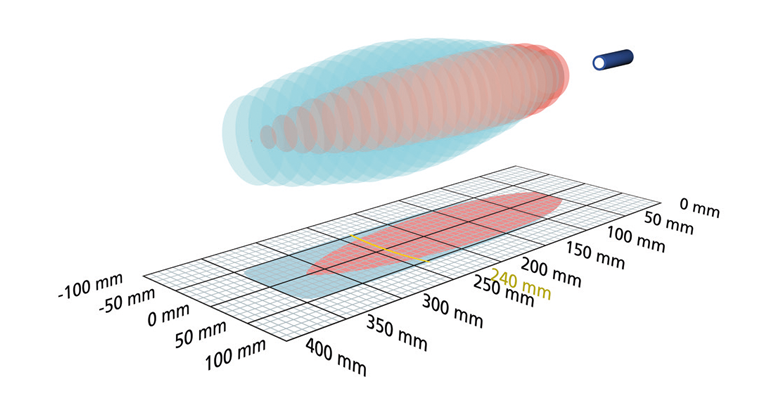

超声波传感器波形图

1、适用于物体有无检测，不受物体材质和颜色的影响

2、microsonic超声波传感器智能化，简单设定

3、检测距离可达350mm

4、microsonic超声波传感器灵敏度高，响应数度快

5、设定简单，易于设定操作

6、检测物料的有无和高度

 microsonic方型超声波传感器尺寸

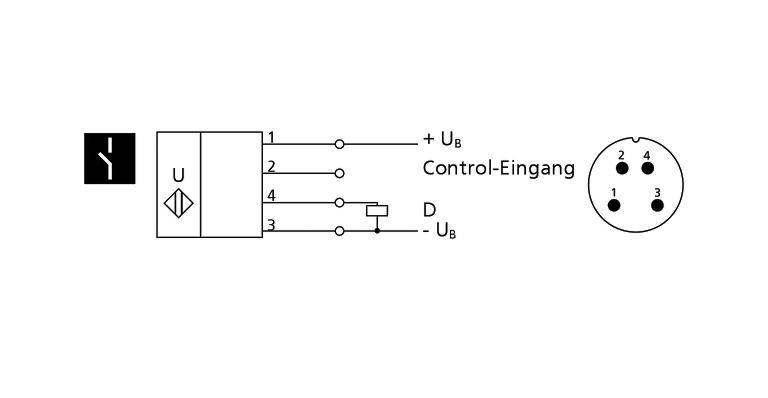

 microsonic方型超声波传感器接线图
