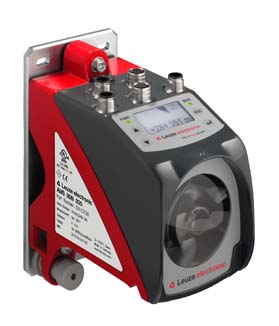

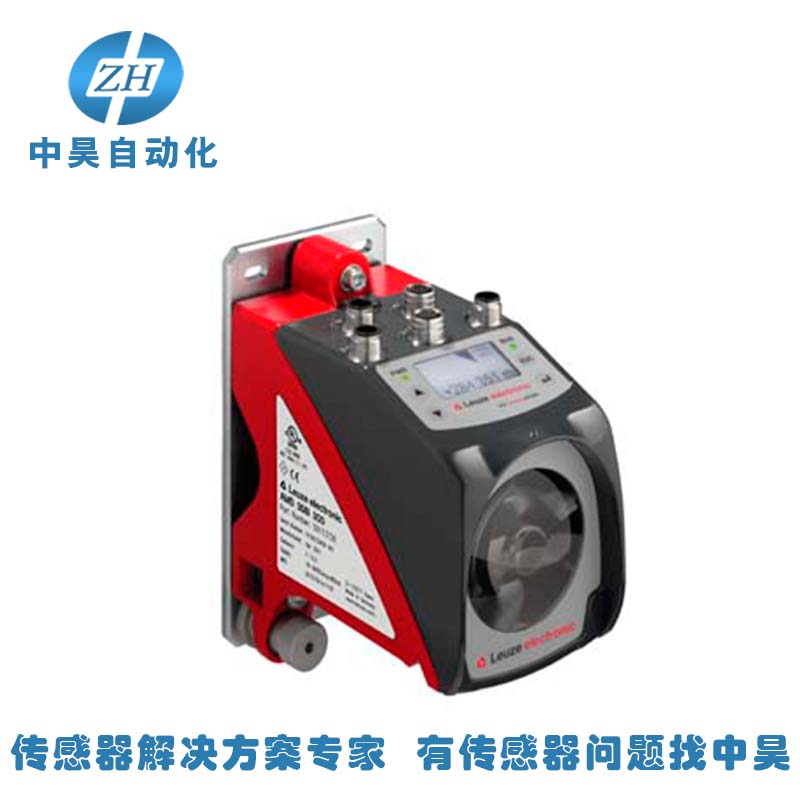

AMS 301i 40 - 光学测距传感器

·基础数据

··系列AMS 300

·特性参数

··MTTF75 年

·光学数据

··光源激光,红色

·激光等级2,IEC/EN 60825-1:2007

·测量数据

··测量范围200 ... 40,000 mm

·绝对测量精度2 mm

·再现性(3σ)0.9 mm

·最大移动速率10 m/s

·电气数据

··

性能数据

·

·供电电压18 ... 30 V,DC

·接口

··类型RS 485

·

RS 485

·

·传输速度9,600 ... 115,200 Bd

·连接

··连接数量4 光束

·

连接1

·

·类型接头

·设备上名称总线输入

·功能总线输入, 数据接口

·螺纹规格M12

·类型插头

·引脚数5 个引脚

·编码B-编码

·

连接2

·

·类型接头

·设备上名称总线输出

·功能总线输出, 数据接口

·螺纹规格M12

·类型插座

·引脚数5 个引脚

·编码B-编码

·

连接3

·

·类型接头

·设备上名称电源

·功能PWR/SW输入/输出, 供电电源

·螺纹规格M12

·类型插头

·引脚数5 个引脚

·编码A-编码

·

连接4

·

·类型接头

·设备上名称服务

·功能维护接口

·螺纹规格M12

·类型插座

·引脚数5 个引脚

·编码A-编码

·机械数据

··设计方形

·尺寸（宽 x 高 x 长）84 mmx166.5 mmx159 mm

·外壳材料金属,压铸锌/铝

·净重2,450 g

·紧固类型壁挂安装

·操作和显示

··显示类型LC显示, LED

·操作控制小键盘

·环境数据

··环境温度，工作-5 ... 50 °C

·环境温度，储藏-30 ... 70 °C

·相对湿度(不凝结)90 %

·认证

··防护等级IP 65

·安全等级III

·认证c UL US
