optex/奥泰斯

激光位移传感器CD22-100AM12

产品品牌：奥泰斯 OPTEX
产品优势：业界最微小型的激光位移传感器革命性的紧密性机型,采用新型的混合透镜光学原理，融合先前多种光学技术，内置测量处理器激光位移传感器CD22系列具有与高端产品一样的反馈回路具有高精度和高性能
服务热线：13802371696,13902699410

激光位移传感器

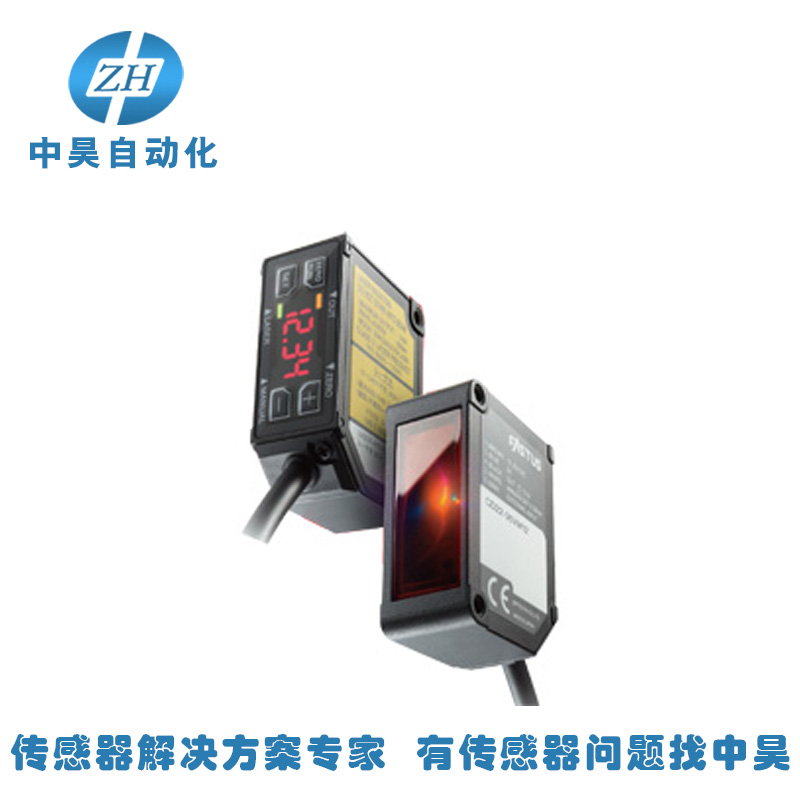

激光位移传感器CD22-100AM12

激光位移传感器CD22-100AM12

业界最微小型的激光位移传感器

革命性的紧密性机型,采用新型的混合透镜光学原理，融合先前多种光学技术，

内置测量处理器

激光位移传感器CD22系列具有与高端产品一样的反馈回路

具有高精度和高性能

1，分辨率高达1µm

2，线性精度高达0.1%F.S

激光位移传感器技术规格

型号		CD22-100AM12
检测距离		100mm
检测范围		±50mm
电源电压		12~24VDC
光源		红色激光二极管（波长655nm）
		最大输出功率：1mW
IEC/JIS等级		Class 1
PDA等级		CLASS 2
光斑大小		600x700μm
线性精度		±0.1%F.S.
分辨率		1μm
采样周期		500μs/1000μs/2000μs/4000μs/AUTO
温度漂移特性（参考值）		±0.02%F.S.
指示灯		激光工作指示灯（绿色）/归零设置指示灯（红色）开光量输出指示灯（橙色）/模式指示灯（红色）
外部输入（多功能输入）		激光关闭、远程示教、采样保持、单脉冲触发、归零等
开关量输出		NPN/PNP max.100mA/DC30V 残留电压1.8V
消耗电流		70mA以下
保护电路		反向连接保护、过电流保护
保护等级		IP67（包括电缆连接口）
使用环境温度/湿度		-10~50℃/35~85%RH（无结冰/结霜）
储存环境温度/湿度		-20~60℃/35~85%RH（无结冰/结霜）
环境照度		太阳光：20000 1x以下/白炽灯：3000 1x以下
抗震动		10 to 55 Hz,双振幅，1.5mm,X.Y.Z三方向，各方向2个小时。
耐撞击		50G（50m/s²）X.Y.Z三方向，各方向3次
扩展电缆线		电缆延长线最长可选10m
材质		外壳：压铸铝/SUS316;镜头板：PPSU；显示板：PET;电缆线：耐油PCV
重量（定制除外）		M12铝材型约60g（包含300mm的电缆线） M12不锈钢型约90g（包含300mm的电缆线） M8铝材型约40g M8不锈钢型约70g
