威格勒wenglor OTWK502A0002 漫反射传感器
- 产品品牌：德国威格勒 WENGLOR
- 产品优势：威格勒wenglor OTWK502A0002 漫反射传感器的特性：安装位置小安装简单探测范围广探测距离可调灵巧的紧固技术包括发送器和接收器安装在一个外壳中。传
- 服务热线：13802371696,13902699410
威格勒wenglor OTWK502A0002 漫反射传感器的特性：
- 安装位置小
- 安装简单
- 探测范围广
- 探测距离可调
- 灵巧的紧固技术包括
发送器和接收器安装在一个外壳中。传感器分析对象反射回来的发送光。一旦达到所设的探测范围，则输出端发生切换。明亮的对象反射光线的能力强于深色的对象，因此识别距离更长。
威格勒wenglor OTWK502A0002 漫反射传感器产品参数：
| 光学数据 |
|
|
|
|
|
|
| 探测范围 | 500 mm |
|
|
|
|
|
| 切换迟滞 | < 15 % |
|
机械数据 |
|
|
|
| 光线类型 | 红外线 |
|
调整方式 | 电位计 |
|
|
| 使用寿命(Tu = +25 °C) | 100000 h |
|
外壳材料 | 塑料 |
|
|
| 最大允许的外部光线 | 10000 Lux |
|
防护等级 | IP67 |
|
|
| 张角 | 5 ° |
|
接口类型 | M12 × 1；4针 |
|
|
| 光斑直径 | 参见表 1 |
|
输出功能 |
|
|
|
| 电气数据 |
|
|
PNP常闭触点，常开触点(antivalent) | 是 |
|
|
| 供电电压 | 10...30 V DC |
|
|
|
|
|
| 电流消耗(Ub = 24 V) | < 25 mA |
|
|
|
|
|
| 切换频率 | 500 Hz |
|
|
|
|
|
| 响应时间 | 1 ms |
|
|
|
|
|
| 温度偏差 | < 10 % |
|
表1 |
|
|
|
| 温度范围 | -25...60 °C |
|
探测距离 | 100 mm | 300 mm | 500 mm |
| 切换输出端压降 | < 2,5 V |
|
光斑直径 | 11 mm | 26 mm | 41 mm |
| PNP切换输出端切换电流 | 200 mA |
|
|
|
|
|
| 切换输出端剩余电流 | < 50 µA |
|
|
|
|
|
| 抗短路 | 是 |
|
|
|
|
|
| 反极性保护 | 是 |
|
|
|
|
|
| 防过载 | 是 |
|
|
|
|
|
| 防护类别 | III |
|
|
|
|
|

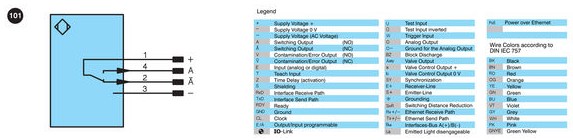

接线图

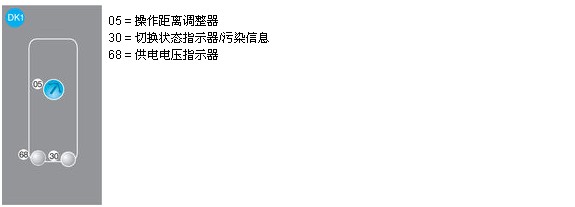

操作面板

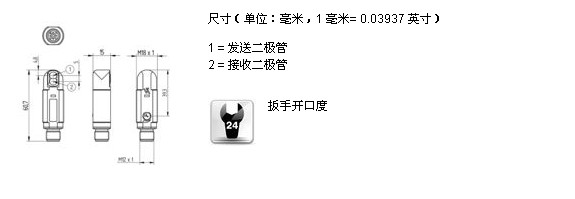

标定尺寸图
