DMP 343工业压力变送器
非介质隔离硅传感器
精度:0.175% FSO BFSL
(0.35% FSO IEC 60770)
压力变送器DMP 343 专为超低压测量及真空环境应用而设计。兼容介质有气体、压缩空气和粘稠、无腐蚀性的油类。博德BD SEOSENS压力变送器 DMP 343 温漂小、长期稳定性出色,有多种标准输出信号、电气接口和压力接口可供客户选择,这使DMP343 可满足几乎所有领域中的压力测量需求。
额定量程
从 0 ... 10 mbar 至 0 ... 1000 mbar
产品特点
► 出色的线性
► 温漂影响小
► 出色的长期稳定性
可选型号
► 本安防爆型
► SIL 2 认证
符合IEC 61508 / IEC 61511 标准
► 不同的电气和压力接口
► 客户特殊需求
典型应用
工程机械
暖通和空调设备
DMP 343工业压力变送器 技术参数
额定量程 |
表压 [mbar] -1000 … 0 10 16 25 40 60 100 160 250 400 600 1000 |
最大过压 [bar] 3 0.2 0.2 0.2 0.5 0.5 1 2 3 3 3 3 |
破裂压力 [bar] 5 0.3 0.3 0.3 0.75 0.75 1.5 3 5 5 5 5 |
输出信号/电源
标准 2 线制: 4 ... 20 mA / VS = 8 ... 32 VDC
可选本安防爆型 2 线制: 4 ... 20 mA / VS = 10 ... 28 VDC
可选3 线制 3 线制: 0 ... 20 mA / VS = 14 ... 30 VDC
0 ... 10 V / VS = 14 ... 30 VDC
性能
精度 1 标准: BFSL:≤ ± 0.175 % FSO
额定量程 ≤ 100 mbar:BFSL:≤ ± 0. 25 % FSO
IEC 607701: ≤ ± 0.35 % FSO
IEC 607701: ≤ ± 0.50 % FSO
负载特性
电流2 线制:Rmax = [(VS – VS min) / 0.02A] Ω
电流3 线制:Rmax = 500Ω
电压3 线制: Rmin = 10 kΩ
影响效应
电源: 0.05 % FSO / 10 V
负载: 0.05 % FSO / kΩ
响应时间
2 线制:≤ 10 ms
3 线制:≤ 3 ms
1精度符合IEC 60770 –限位点调整 (非线性,迟滞性,复现性)
温漂特性 (零点偏移和量程范围)
额定量程PN [mbar] -1000 ... 0 ≤ 100 400 > 400
温漂 [% FSO] ≤ ± 0.75 ≤ ± 1.5 ≤ ± 1 ≤ ± 0.75
补偿范围 [°C] -20 … 85 0 … 50 0 … 70 -20 … 85
工作温度
工作温度 介质: -40 ... 125 °C
电子元器件/环境:-40 ... 85 °C
保存: -40 ... 100 °C
电气保护
短路保护 永久
反极性保护 无损害,但不工作
电磁兼容 射频保护符合 EN 61326
机械稳定性
抗震 10 g RMS (25 ... 2000 Hz) 符合 DIN EN 60068-2-6 标准
抗冲击 500 g / 1 ms 符合 DIN EN 60068-2-27 标准
材料
压力接口 不锈钢1.4404 (316L)
外壳 不锈钢1.4404 (316L)
密封件 (湿件) FKM
传感器 不锈钢1.4404 (316L),硅,环氧树脂或RTV,矿物玻璃
湿件 压力接口、密封件、传感器
防爆保护(仅适用于 4 … 20 mA / 2 线制)
认证 DX19-DMP 343 |
IBExU10ATEX1068X 0 区: II 1 G Ex ia IIC T4 Ga 20 区: II 1 D Ex iaD 20 T85 °C |
最大技术安全值 |
Ui = 28 V,Ii = 93 mA,Pi = 660 mW,Ci ≈ 0nF,Li ≈ 0 μH外壳与供电端子间最大电容值27nF |
允许环境温度 |
应用于0 区: -20 ... 60 °C patm 0.8 bara 至1.1 bara 应用于1 区或更高: -25... 70 °C |
线缆 (本公司配套线缆) |
导线间电容:导线 / 屏蔽 和 导线 / 导线:160 pF/m 导线间电感:导线 / 屏蔽 和 导线 / 导线:1μH/m |
其他
可选 SIL 2 型 |
符合 IEC 61508 / IEC 61511 标准 |
电流限制 |
电流信号输出: 最大 25 mA 电压信号输出: 最大 5 mA |
重量 |
约140 g |
安装位置 |
不限 |
CE 认证 |
EMC 规范:2004/108/EC |

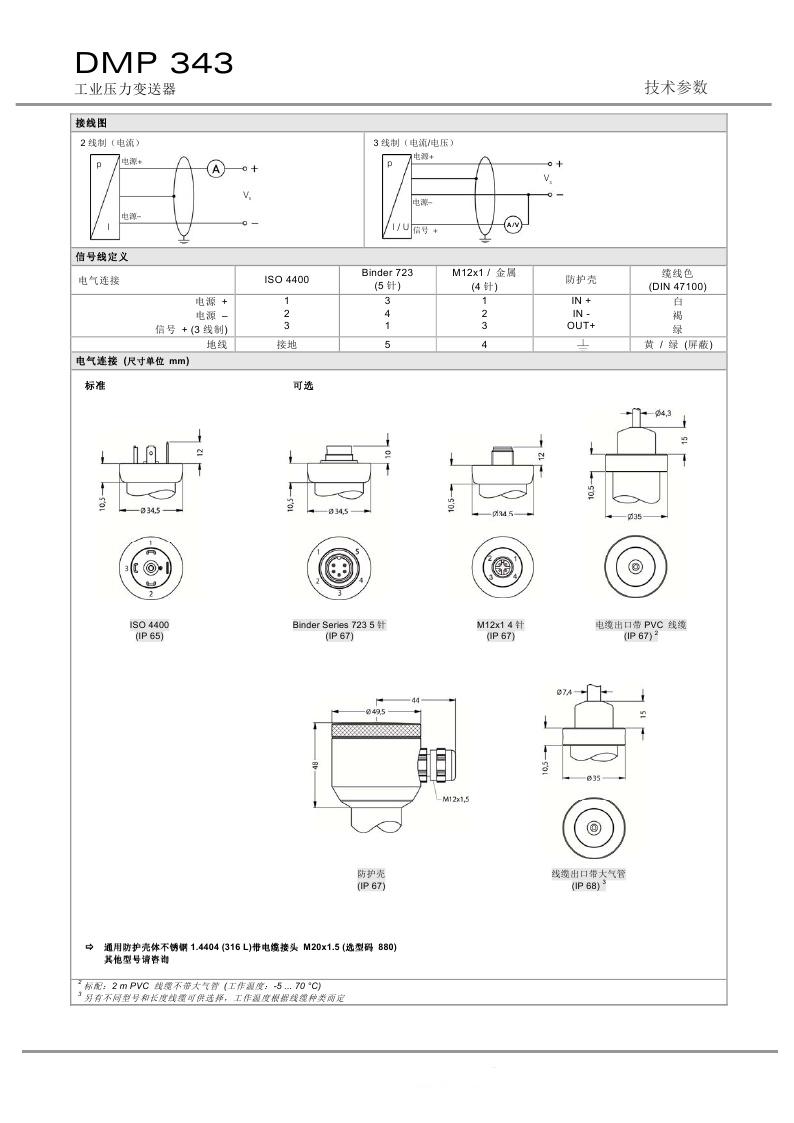

德国博德压力传感器 DMP 343的接线图和电气连接图例。
德国博德压力传感器 DMP 343的压力接口图例。
