optex/奥泰斯

激光位移传感器CD3-50CN

产品品牌：奥泰斯 OPTEX
产品优势：激光传感器，激光位移测距传感器，OPTEX奥泰斯位移测距传感器，日本位移测距传感器日本奥泰斯OPTEX激光位移测距传感器，日本奥泰斯OPTEX位移测距传感器广东一级代理，日本奥泰斯OPTEX位移测距传感器广东一级代理供应商
服务热线：13802371696,13902699410

激光位移传感器

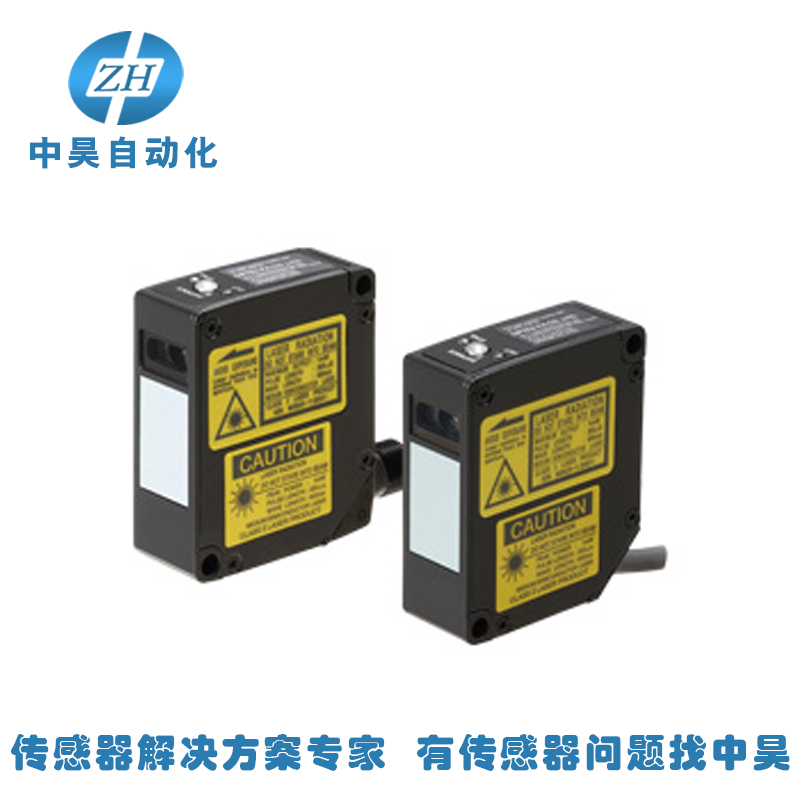

激光位移传感器CD3系列

激光位移传感器CD3系列

● 采用高精度CMOS感光元器件。

● 模拟量输出设有跨度（SPAN）和归零设定功能，以满足各种应用的需求。

● 可预设模拟量的上下限值作为报警输出。

● 内置数字显示器。

激光位移传感器技术规格

型号	电缆式		CD3-30N/P	CD3-50N/P	CD3-80N/P	CD3-100N/P	CD3-250N/P
	M12接插式		CD3-30CN/CP	CD3-50CN/CP	CD3-80CN/CP	CD3-100CN/CP	CD3-250CN/CP
开关量输出	N：NPN输出；P：PNP输出
检测范围			30±4mm	50±10mm	80±15mm	100±40mm	250±150mm
满量程（F.S.）			8mm	20mm	30mm	80mm	300mm
光源	2级激光，650nm，max 1mW

光斑尺寸（min.）			∮0.5mm	∮0.8mm	1×1.5mm	1×1.5mm	3×1.5mm
电源电压	12-24VDC(-5~+10%)
灵敏度调整	设定值：1~20，或AUTO
消耗电流	Max 120mA(12VDC),80mA(24VDC),包含模拟电流输出
分辨率	（单位：μm，灵敏度：AUTO，被测物：白色陶瓷）
（平均采样次数：1）		12	30	40	80	2000
（平均采样次数：4）		8	20	30	60	800
（平均采样次数：16）		6	12	20	40	400
（平均采样次数：64 默认值）		4	10	10	30	150
（平均采样次数：256）		2	8	8	20	100
（平均采样次数：1024）		＜2	＜8	＜8	＜10	50
线性精度	±1% F.S.					±1.5% F.S.(100~250mm) ±2.5% F.S.(251~400mm)
温度漂移	±0.08%F.S./℃
响应时间	Max 2.2ms（灵敏度：1~20）,Max 15ms(灵敏度：AUTO)
采样周期	500μs
模拟量输出	4-20mA
开关量输出	NPN或PNP集电极开路输出，≤100mA/24V DC，残余电压≤1.8V。
延时功能	ON延时/OFF延时/单脉冲输出（0~999ms时，单位：1msec；1~10sec时，单位：1sec）
距离指示灯	红色：近端，橙色：中心位置，绿色：远端，红/绿交替闪烁：测量异常（超出测量范围、反光率过高等情况）
稳定指示灯	绿色：稳定指示灯，红色：测量异常，不亮：测量不稳定，需调整。
输出指示灯	橙色：输出指示灯（NPN或PNP）
环境照度	阳光≤10000勒克斯（lux），白炽灯照射≤3000勒克斯（lux）
环境温度/湿度	-10~+40℃，35~95%RH
绝缘电阻	20MΩ/500VDC
材质	锌压铸
防护等级	IP67
认证	CE
预热时间	30分钟
重量	约130g（不含线缆）
