2D形状测量激光位移传感器LS系列

 激光位移传感器

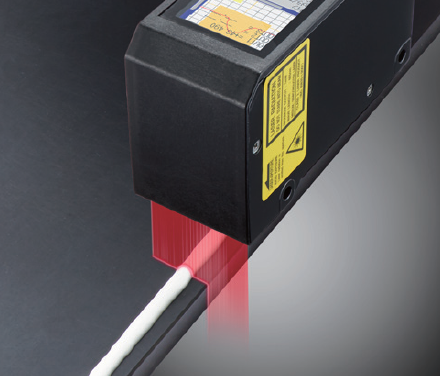

2D形状测量激光位移传感器LS系列 ●激光2D形状测量，高精度，高分辨 ●在自动化的制造生产线上，对零部件的外观检查、原材料的品质管理都有严格的要求。OPTEX奥泰斯针对以往的点激光位移传感器、机器视觉等产品解决不了的检测领域，推出的二维测量的激光位移传感器LS系列。 ●新一代的激光2D形状测量传感器，实现了高精度、高速、超高性价比，开拓了零部件检测的新领域。

 激光位移传感器技术特性

● 独特的高速、小型、低价格的形状测量传感器

  通过对拍摄画像进行投影转换后，演算处理并转换成距离数据，实现高度和宽度的测量。

  与其他公司全像素投影转换的产品相比，采用独特的三角测量后投影转换的方式，

  大幅压缩了数据处理量，实现高速测定。LS 系列二维测量传感器实现了小型、高集成、低成本。



● 设定简单

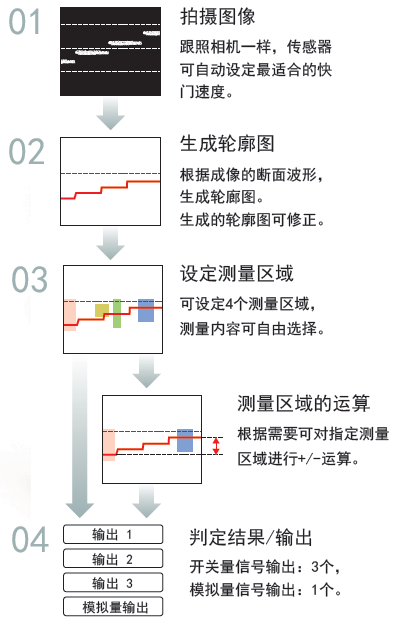

   LS系列，通过拍摄图像生成轮廓图、测量区域的设定/运算、

   判定结果/输出，4个步骤就可以完成设定。

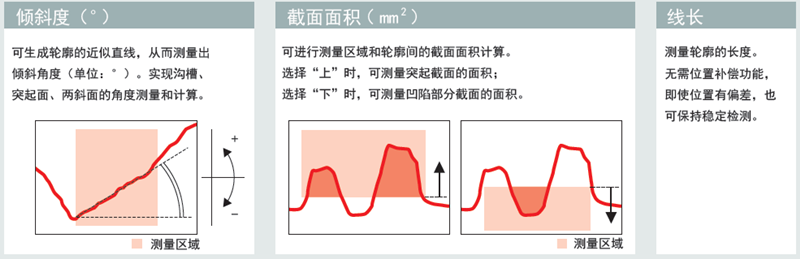

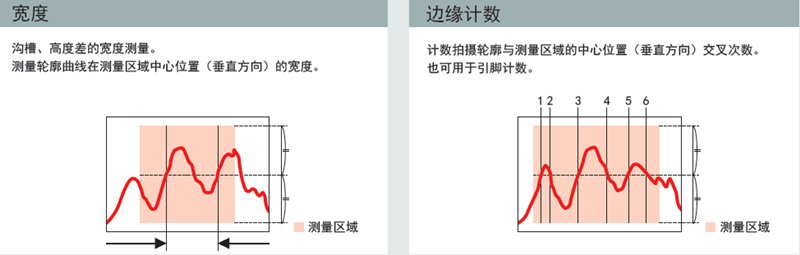

● 12种检测内容可选

● 高精度、高稳定性的测量功能

■ 快门速度自动调节功能

   设定时，放置好工件位置后，按下“自动调整”按键，

   传感器会根据受光量自动选择最佳的快门速度。



■ 轮廓补偿功

   二维激光传感器LS 系列内置的轮廓补偿功能，对有位置偏差的工件，

   进行高度、位置、倾斜度的补偿。



■ 4种拍摄模式

   传感器拥有标准的“高精度模式”、4倍速的“ 高速模式”、扩大动态范围的“HDR模式”、

   去除干扰的“NR模式”，应对各种检测需求，并能稳定检测。



  HDR 模式  （High-Dynamic Range）        NR 模式  （Noise Reduction）



        　　　　  　

 通过2次快门成像合成图像。　　　　        合成激光ON/OFF 两个状态

 针对金属、镜面物体等表面　　　　　       下拍摄的图像。从而消除环

 亮度差异较大的场合时使用。　　　　       境光的干扰。



● 附带软件，操作简单

  LS系列标配的PC软件，可实现简单的、全面的设定。

●主轮廓、测量区域的设定简单

●所有设定都可通过RS-485通信接口完成

●可高精度输出轮廓图数据

●无需另外购买昂贵的显示器

※ 需要购买连接PC的电缆线。

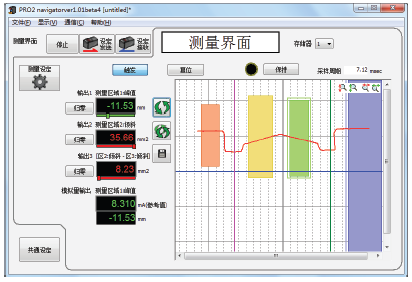

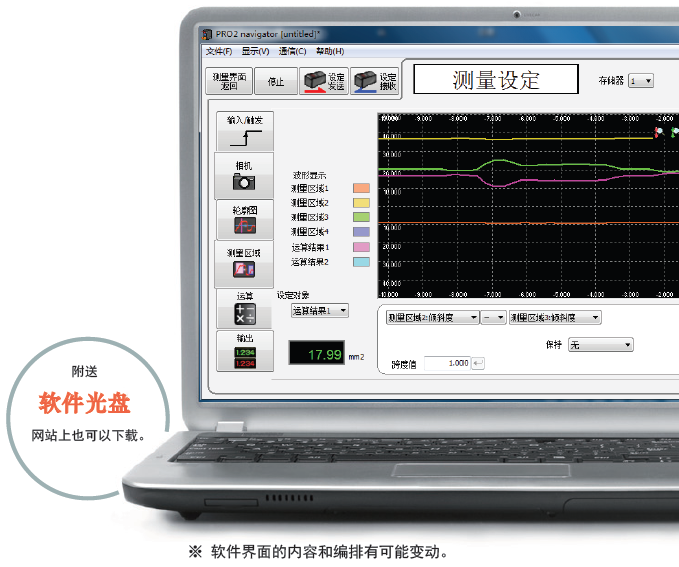

■测量界面（主界面）　　　　　　　　　　　　　　　　■设定界面

  可以确认测量结果和生成的轮廓图。　　　　　　　　　　  测量设定，是通过界面左侧的项目来实现。

  可以通过点击按钮，实现测量值保持和触发拍摄等。　　　  按项目的上下顺序依次进行设定。

● Z轴不同材质的线性精度（参考值）



● 可选购件（电缆）



 激光位移传感器技术规格

 激光位移传感器尺寸

 激光位移传感器实例应用

刹车盘部件的高度测量

指示刹车磨损程度的金属部件PWI的前端和刹车面的相对位置（高度）测量。（PWI:Pad Wear Indicator）

监视是否两张基板重叠在一起

跟以往采用2台位移传感器来测量厚度的方法相比，选用LS系列，在横向安装1台即可实现测量，安装和设计更容易。

密封胶的涂装位置、涂装量测量

密封胶涂抹后，马上对高度、宽度进行测量，并反馈给控制系统，以准确地控制涂胶量和涂胶位置。

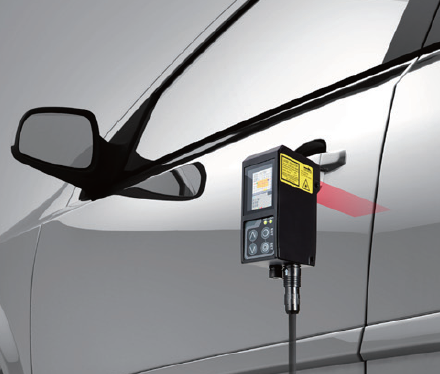

汽车车门间隙、高度差检测

为保证汽车车门安装时的精确度，可以对门体和车体之间的缝隙、高度差等进行短时间的非接触测量。
